伺服自動糾偏控制器規格參數
發布時間：2018-11-01 新聞來源：：東莞天機傳動官網
東莞天機傳動(臺灣天機牌)生產銷售的伺服自動糾偏控制器和超聲波光電傳感器以及伺服電機直線驅動器可以組成一套伺服糾偏張力控制系統。廣泛應用于紙張機,薄膜機,分切分條機,印刷機,紡織機,涂布機,復合機,復卷機,造紙機等收卷放卷設備中。
伺服自動糾偏控制器工作原理：在物料卷繞過程中，由光電傳感器檢測邊或線的位置，以拾取邊或線位置偏差信號。再將位置偏差信號傳遞給光電糾偏控制器進行邏輯運算，向機械執行機構發出控制信號，驅動機械執行機構，修正物料運行時的蛇形偏差，保證物料直線運動。可選裝左、右限位開關防止系統失控。
伺服自動糾偏控制器規格參數：
1、 對線工作： 標志線寬度不小于2mm；
2、 對邊工作： 邊標志側保持2mm~5mm以上同色度區以外；
3、 檢出距離： 同軸反射型光電眼（可見常見光）為12mm
4、 響應時間：光電眼響應時間為2ms，系統響應 速度為 50ms；
5、 糾編精度：±1mm;
6、最大推重：1.5T/3T可選;
7、失控保護：自帶極限位置失控保護裝置，以便觀察。

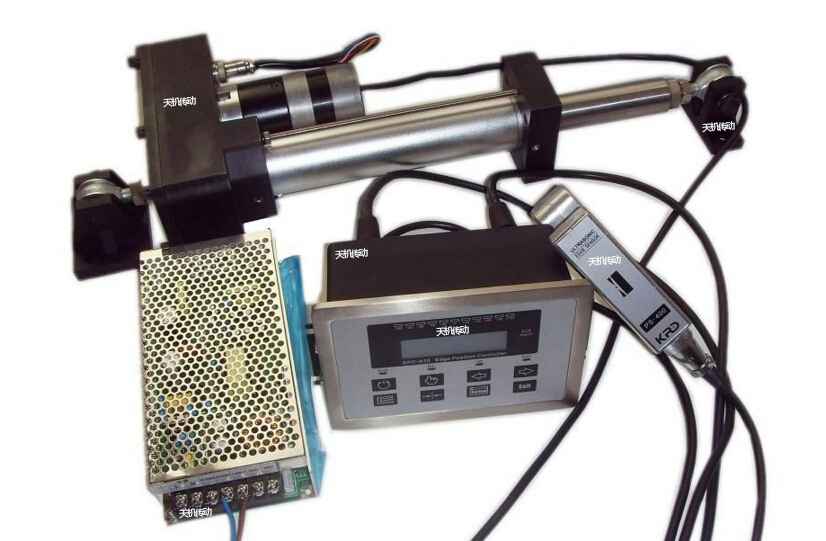

以下是伺服自動糾偏控制器規格參數圖表
